凯尔软件 系统配置  通道定义：

凯尔软件设计之初，就是为了方便改造其他厂家工控系统，采取的输出通道、输入通道、AD采集通道可以自由定义各通道功能。采用凯尔软件对其他工控系统改造一般不超过一天，即可恢复生产。

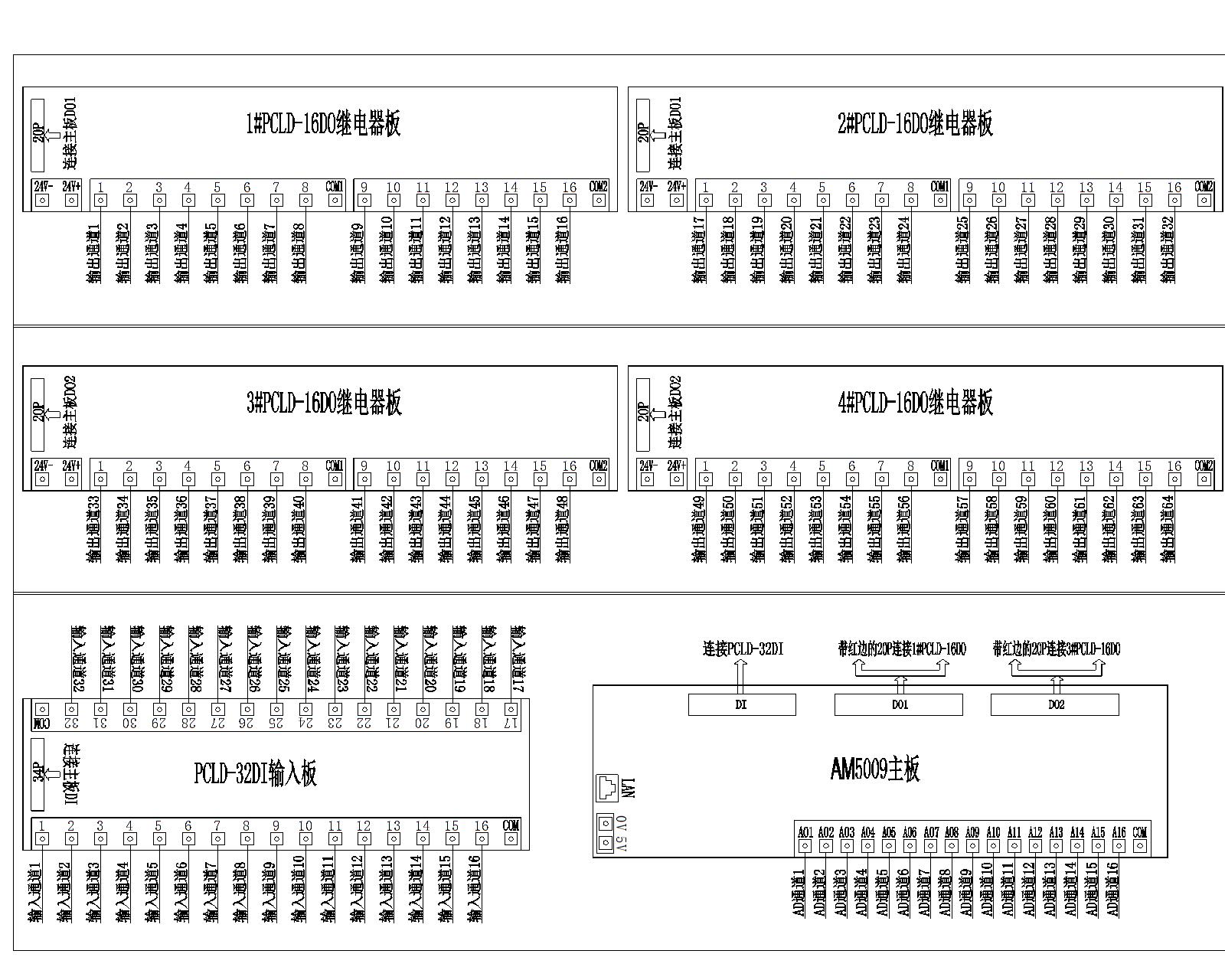

如图，凯尔接口卡 采用64路输出，32路输入，16路AD模拟量采集。

输出通道 由4块16路输出继电器板组成，总共64路，通道定义参照图示

输入通道 由一块32路输入组成，

模拟量采集通道16路，直接接入网口控制板端子。

凯尔软件 系统配置   输出输入AD通道 可以自由定义每一路的功能。

输出通道-----   配料通道  配料震动  卸料震动 等为输出通道，输出通道不能重复，不用的置0，输出通道是指系统发出指令输出动作控制外围继电器。

输入通道------ 仓门限位，秤门限位，主机运行，皮带运行等为输入通道，输入通道不能重复，不用的置0，输入通道是指外围设备工作状态反馈给工控系统。

AD模拟量采集 --- 指各物料秤传感器经信号变送器放大，把放大后的标准信号，接入AD端子，供工控系统采集。凯尔软件目前采用的标准信号是0-10V。
